Weg Prototyp V4

Prototyp V4

Eine dedizierte All-in-one-Platine von HermitX. Wird mit NFC-Antenne, einem 3-W-Lautsprecher und einer NTAG215-Karte geliefert.

Hinweis: Die HermitX-Platine ist ein Prototyp-Produkt für Prototyping und Maker. Sie besitzt keine behördliche Zertifizierung.

Stückliste, Version Prototyp V4

Was heute im v4-Gehäuse verbaut ist. Die Liste folgt dem Gehäuse: Wer es ändert, öffnet mehrere Zeilen neu, angefangen bei der Verschraubung und den Ausschnitten.

Stückliste, Version Prototyp V4
BauteilReferenzAnz.
Foto von Entwicklungsplatine
EntwicklungsplatineReferenzHermitX N8R8Bei HermitX kaufenAnz.1
Foto von Drehgeber
DrehgeberReferenzBourns PEC12R-3220F-S0024Anz.1
Foto von Lautsprecher
LautsprecherReferenzPUI Audio AS04004PO-2-RDer mitgelieferte ist selbstklebend und kommt ohne Schraube aus. Der PUI ersetzt ihn für einen volleren Klang, mit 4 Schrauben und 4 Einsätzen mehr, und seine ovale Form ändert den Ausschnitt.Anz.1
Foto von Drucktaster
DrucktasterReferenzMetall 12 mm, tastendNimm wirklich die tastende Variante, die von selbst zurückspringt. Eine rastende Variante gibt dir nur jeden zweiten brauchbaren Druck.Anz.4
Foto von Akku
AkkuReferenzLiPo 3,7 V 5000 mAh, Format 955565Anz.1
Foto von Ladeplatine
LadeplatineReferenzAdafruit bq25185 mit 5-V-Boost, Art. 6106Adafruit verkauft drei bq25185 Platinen, die sich ähneln. Das Pad direkt vor EN unterscheidet sie: 5V auf dieser, 3V auf der Buck-Variante, die gar keine 5 V liefert und deren Schalter nichts abschalten würde.Anz.1
Foto von Ein-Aus-Schalter
Ein-Aus-SchalterReferenzSS-12F15, Schiebeschalter, 3 PinsAnz.1
Foto von microSD-Karte
microSD-KarteReferenzSanDisk Ultra 32 GB, FAT32Mit FAT32 formatiert, von 8 bis 32 GB.Anz.1
Foto von Kabel für den Drehgeber
Kabel für den DrehgeberReferenzJST ZH 1,5 mm, 5 Pins, 150 mmAnz.1
Foto von Kabel für Strom und Taster
Kabel für Strom und TasterReferenzJST 1,25 mm, 2 Pins, 150 mmDerselbe Stecker für die Stromversorgung und für die Taster: markiere deine Kabelbäume schon beim ersten Zusammenbau.Anz.5
Foto von NFC-Karten
NFC-KartenReferenzNTAG215, blanko PVC-KartenAnz.20
Foto von Schrauben für die inneren Bauteile
Schrauben für die inneren BauteileReferenzM2.5 × 5 mm, Senkkopf, Edelstahl 304HermitX-Platine, Ladeplatine, und PUI-Lautsprecher, wenn du ihn montierst.Anz.8 oder 12
Foto von Gewindeeinsätze M2.5
Gewindeeinsätze M2.5ReferenzMessing, Außen-Ø 3,5 mm, Länge 3 mmEin Einsatz pro Schraube, mit dem Lötkolben ins Gehäuse gesetzt.Anz.8 oder 12
Foto von Verschlussschrauben
VerschlussschraubenReferenzM3 × 8 mm, Senkkopf mit InnensechskantSchließen das Gehäuse.Anz.4
Foto von Gewindeeinsätze M3
Gewindeeinsätze M3ReferenzMessing, Länge 3 mmEin Einsatz pro Schraube, mit dem Lötkolben gesetzt.Anz.4
Gedrucktes GehäuseReferenzVier Teile, Prototyp v4 (siehe unten)Anz.1

Die NFC-Antenne liegt der HermitX-Platine bei und hat deshalb keine eigene Zeile. Alle Gewinde sind Einschmelz-Gewindeeinsätze, mit dem Lötkolben in die beim Druck vorgesehenen Aufnahmen gesetzt.

Deine microSD-Karte vorbereiten

Polarität des Akkus

Kritisch

Die Zelle kommt mit bereits montiertem Stecker, aber ihre Verdrahtung ist nicht genormt: Zellen mit vertauschten Adern kommen vor. Prüfe vor dem allerersten Anschließen, dass die schwarze Ader wirklich am Minuspol und die rote am Pluspol liegt, und richte dich dabei nach der Beschriftung der Ladeplatine, nicht nach der Form des Steckers, der in beide Richtungen gleich gut passt. Verpolt zerstörst du die Ladeplatine und setzt die Zelle einem thermischen Durchgehen aus.

Die Bauteile anschließen

GPIO-Belegung pro Peripheriegerät, geprüft gegen den Firmware-Code. Logikpegel bei 3,3 V.

Wähle ein Bauteil, um seine Leitungen auf der Platine zu sehen. Sein ? zeigt die Anschlüsse im Detail.

Scrolle die Platine seitwärts, um sie ganz zu sehen.

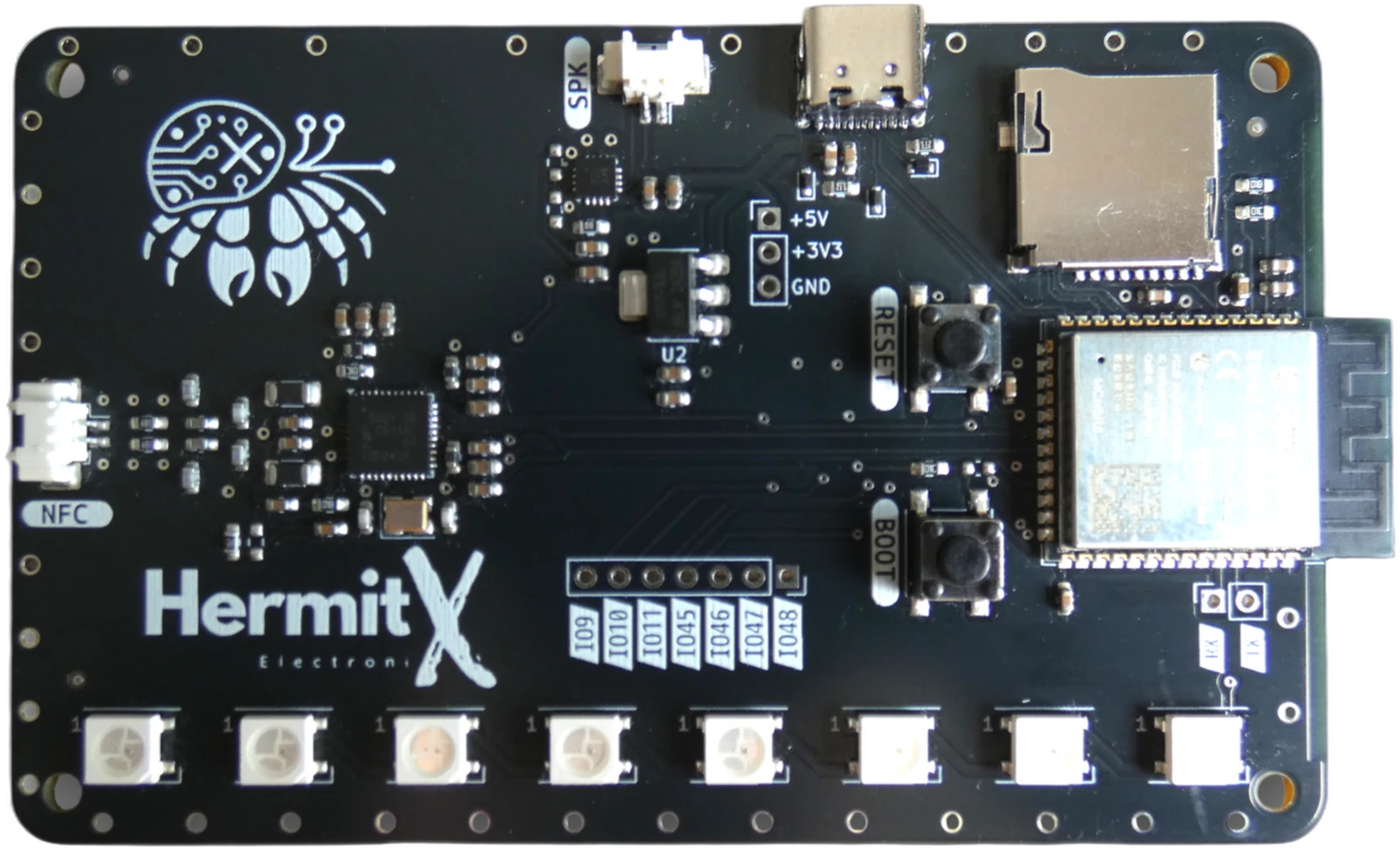

HermitX-Platine von oben, mit markierten Anschlusspunkten

Stromversorgung, zum bq25185-Lader

  • +5V5-V-Eingang, von der grünen Klemme des Laders
  • +3V33,3-V-Ausgang der Platine, hier ungenutzt
  • GNDMasse, Rückleitung des Laders

Bedienelemente, mittlere Stiftleiste

  • IO9Encoder, Kanal A
  • IO10Encoder, Taster
  • IO11Encoder, Kanal B
  • IO45Taste, vorherige Playlist
  • IO46Taste, vorheriger Titel
  • IO47Taste, nächste Playlist
  • IO48Taste, nächster Titel

JST-Steckverbinder

  • SPKLautsprecher, 2-poliges Kabel
  • NFCNFC-Antenne, 2-poliges Kabel

GND

Sechs Vias entlang der Unterkante: eines je Taste, zwei für den Encoder. Der gesamte Platinenrand ist Masse; diese liegen den Bedienelementen nur am nächsten.

Drucke dein Gehäuse

Vier Teile zum Drucken, rund um die HermitX-Platine für den Prototyp v4 gezeichnet.

Das druckbare Gehäuse ist für den Weg Prototyp V4 gedacht. Auf dem DIY-Weg baust du das Gehäuse selbst. Zum DIY-Weg

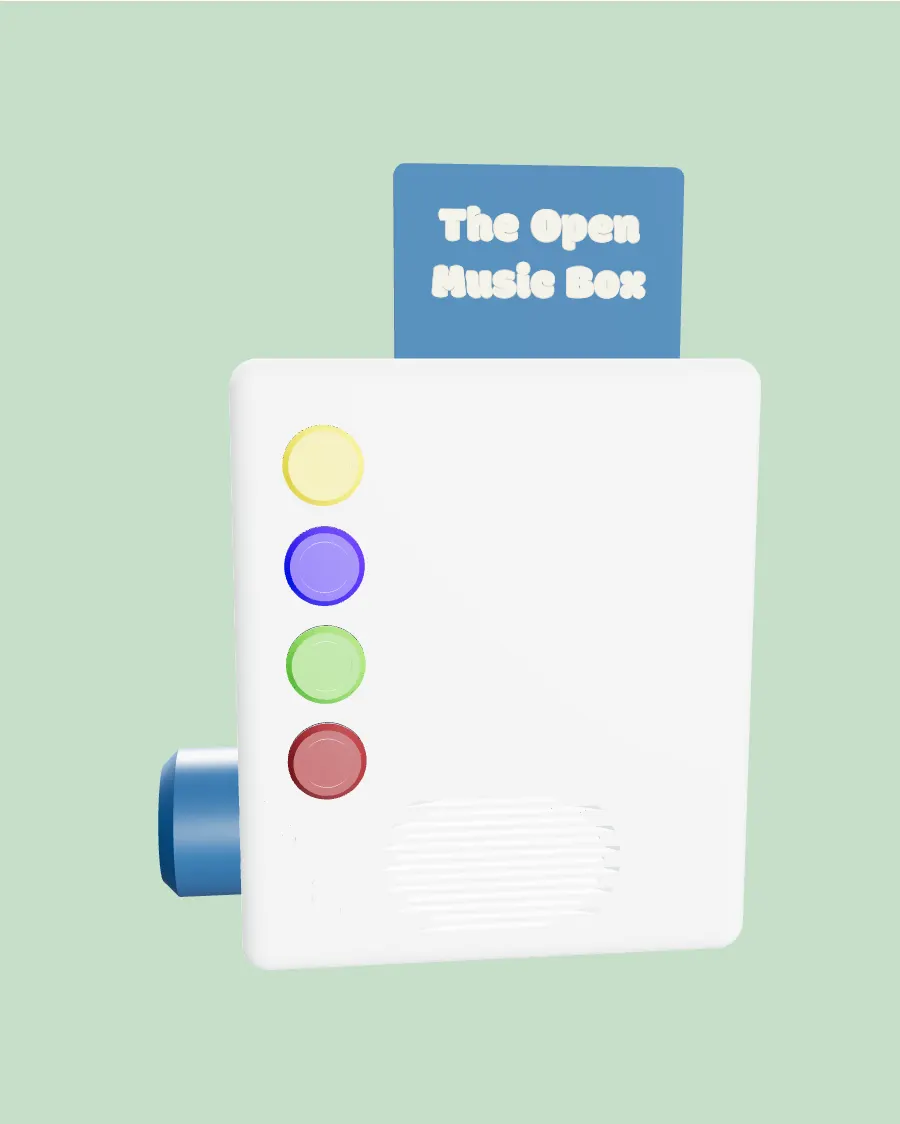

Das v4-Gehäuse dreht sich langsam, eine NFC-Karte fährt oben aus dem Schlitz.

Druckeinstellungen

PLA, Düse 0,4 mm, Schichten von 0,2 mm

Etwa 11 h 30 für die vier Teile

STL-Dateien des Gehäuses

Für den Prototyp v4 gezeichnet. Sie stehen auf Printables bereit, Thingiverse folgt.

Veröffentlicht unter der Lizenz CERN-OHL-S v2: Du darfst sie drucken, verändern, weitergeben und das Ergebnis sogar verkaufen, solange deine veränderten Dateien unter derselben Lizenz offen bleiben, mit Namensnennung und einem Link auf deine Quelle. Die Lizenz lesen

Und dann?

Schritt 2

Die Software

Firmware und App sind auf jedem Weg dieselben. Du installierst sie, sobald die Hardware beisammen ist.

Der andere Weg

DIY / von Hand verdrahtet

Baue die Komponenten auf einem Breadboard mit Dupont-Kabeln zusammen. Keine Platinenfertigung nötig.
