Il software
Il firmware e l'app sono gli stessi qualunque via tu scelga. Li installi quando hai raccolto l'hardware.
Via Prototipo V4
Prototipo V4
Una scheda dedicata tutto-in-uno progettata da HermitX. Fornita con l'antenna NFC, un altoparlante da 3 W e una scheda NTAG215.
Avviso: la scheda HermitX è un prodotto prototipale destinato alla prototipazione e ai maker. Non dispone di alcuna certificazione normativa.
BOM, versione Prototipo V4
Quello che oggi è montato sulla scocca v4. L'elenco segue la scocca: cambiarla riapre più righe, a cominciare dalla viteria e dai ritagli.
| Componente | Riferimento | Qtà | |
|---|---|---|---|

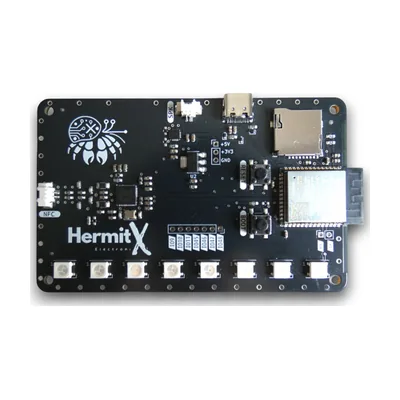

 | Scheda di sviluppo | RiferimentoHermitX N8R8Acquista da HermitX | Qtà1 |

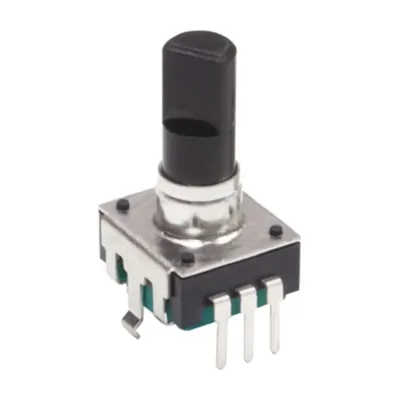

 | Encoder rotativo | RiferimentoBourns PEC12R-3220F-S0024 | Qtà1 |

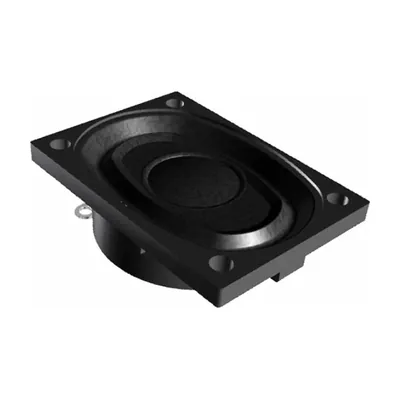

 | Altoparlante | RiferimentoPUI Audio AS04004PO-2-RQuello fornito con la scheda è adesivo e si monta senza viti. Il PUI lo sostituisce per un suono più ampio, con 4 viti e 4 inserti in più, e la sua forma ovale cambia il ritaglio. | Qtà1 |

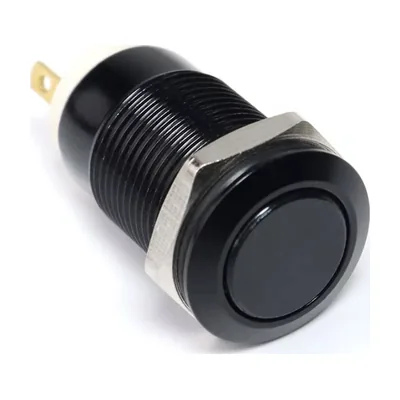

 | Pulsanti | RiferimentoMetallo 12 mm, momentaneiPrendi bene la variante momentanea, quella che torna su da sola. Una variante a ritenuta dà solo una pressione utile su due. | Qtà4 |

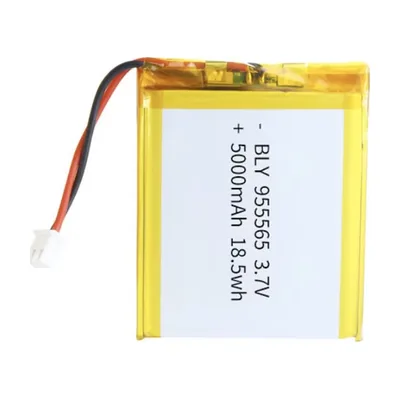

 | Batteria | RiferimentoLiPo 3,7 V 5000 mAh, formato 955565 | Qtà1 |

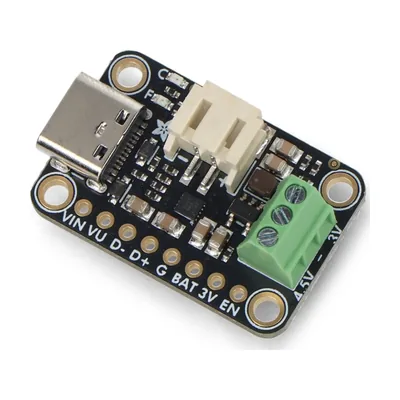

 | Scheda di ricarica | RiferimentoAdafruit bq25185 con boost 5 V, rif. 6106Adafruit vende tre schede bq25185 che si somigliano. La piazzola subito prima di EN le distingue: 5V su questa, 3V sulla versione con buck, che non produce alcun 5 V e il cui interruttore non taglierebbe nulla. | Qtà1 |

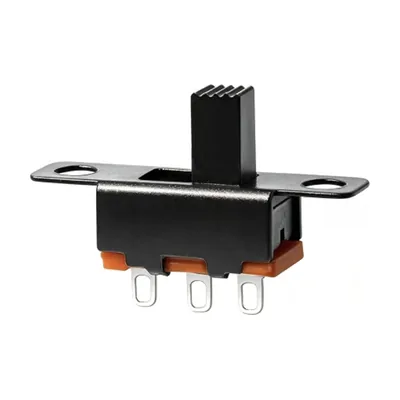

 | Interruttore di alimentazione | RiferimentoSS-12F15, a slitta, 3 pin | Qtà1 |

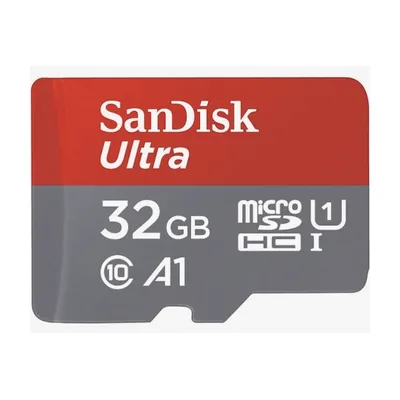

 | Scheda microSD | RiferimentoSanDisk Ultra 32 GB, FAT32Formattata in FAT32, da 8 a 32 GB. | Qtà1 |

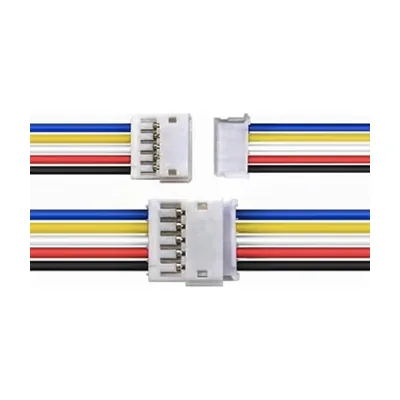

 | Cavo encoder | RiferimentoJST ZH 1,5 mm, 5 pin, 150 mm | Qtà1 |

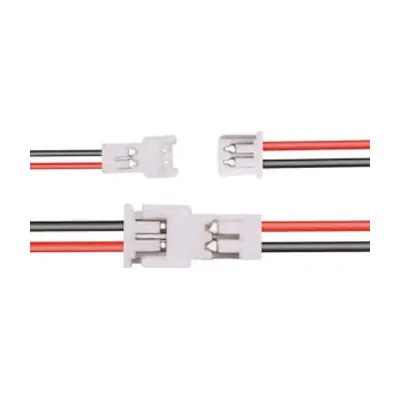

 | Cavi alimentazione e pulsanti | RiferimentoJST 1,25 mm, 2 pin, 150 mmStesso connettore per l'alimentazione e per i pulsanti: segna i tuoi cablaggi fin dal primo montaggio. | Qtà5 |

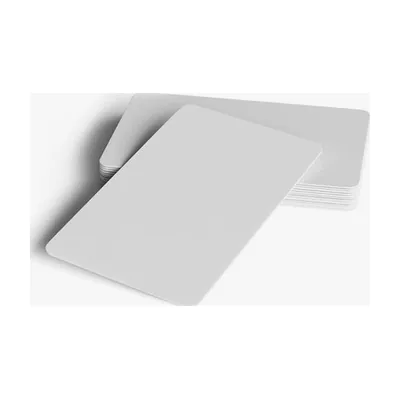

 | Tessere NFC | RiferimentoNTAG215, tessere in PVC vergini | Qtà20 |
 | Viti componenti interni | RiferimentoM2.5 × 5 mm, testa svasata, acciaio inox 304Scheda HermitX, scheda di alimentazione, e altoparlante PUI se lo monti. | Qtà8 o 12 |
 | Inserti M2.5 | RiferimentoOttone, Ø est. 3,5 mm, lunghezza 3 mmUn inserto per vite, posato con il saldatore nella scocca. | Qtà8 o 12 |

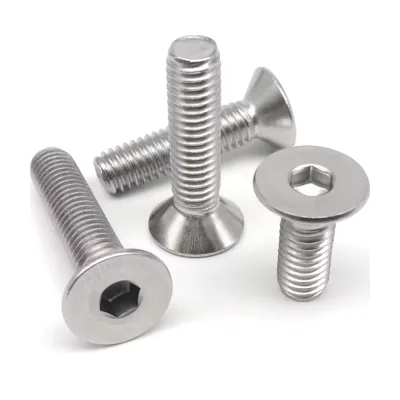

 | Viti di chiusura | RiferimentoM3 × 8 mm, testa svasata a esagono incassatoChiudono la scocca. | Qtà4 |

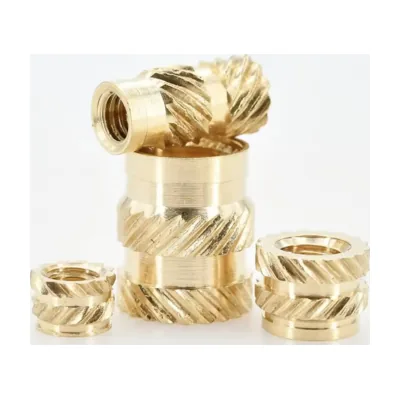

 | Inserti M3 | RiferimentoOttone, lunghezza 3 mmUn inserto per vite, posato con il saldatore. | Qtà4 |
| Scocca stampata | RiferimentoQuattro pezzi, prototipo v4 (vedi sotto) | Qtà1 |

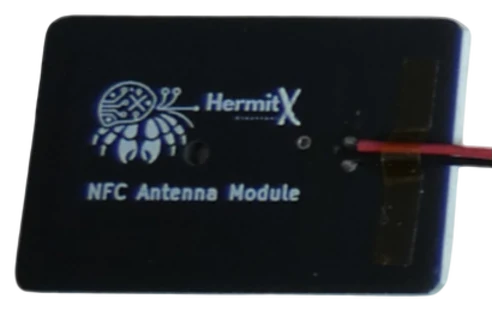

L'antenna NFC arriva insieme alla scheda HermitX, quindi non ha una riga propria. Tutte le filettature sono inserti termofusibili, posati con il saldatore negli alloggiamenti previsti in stampa.
Preparare la scheda microSDPolarità della batteria
CriticoLa cella arriva con il connettore già montato, ma il suo cablaggio non è normalizzato: capita che una cella venga consegnata con i fili invertiti. Prima del primo collegamento in assoluto, controlla che il filo nero arrivi davvero sul morsetto negativo e il rosso su quello positivo, affidandoti alla serigrafia della scheda di ricarica e non alla forma del connettore, che entra allo stesso modo nei due sensi. Al contrario, distruggi la scheda di ricarica ed esponi la cella a una fuga termica.
Collegare i componenti
Pinout GPIO per periferica, verificato nel codice del firmware. Livelli logici a 3,3 V.
Scegli un componente per vedere i suoi fili sulla scheda. Il suo ? mostra il dettaglio dei terminali.
Scorri la scheda lateralmente per vederla tutta.
Alimentazione, verso il caricatore bq25185
- +5VIngresso 5 V, dal morsetto verde del caricatore
- +3V3Uscita 3,3 V della scheda, qui inutilizzata
- GNDMassa, ritorno del caricatore
Comandi, header centrale
- IO9Encoder, canale A
- IO10Encoder, pulsante
- IO11Encoder, canale B
- IO45Pulsante, playlist precedente
- IO46Pulsante, traccia precedente
- IO47Pulsante, playlist successiva
- IO48Pulsante, traccia successiva
Connettori JST
- SPKAltoparlante, cavo a 2 poli
- NFCAntenna NFC, cavo a 2 poli
GND
Sei via lungo il bordo inferiore: una per pulsante, due per l'encoder. Tutto il perimetro della scheda è massa; queste sono semplicemente le più vicine ai comandi.
Stampa la tua scocca
Quattro pezzi da stampare, disegnati attorno alla scheda HermitX per il prototipo v4.
La scocca stampabile è pensata per la via Prototipo V4. Sulla via DIY, la scocca la costruisci tu. Vedere la via DIY
Impostazioni di stampa
PLA, ugello 0,4 mm, strati da 0,2 mm
Circa 11 h 30 per i quattro pezzi
File STL della scocca
Disegnati per il prototipo v4. Sono pubblicati su Printables, Thingiverse arriverà dopo.
Pubblicati con licenza CERN-OHL-S v2: puoi stamparli, modificarli, condividerli e perfino vendere ciò che costruisci, a patto che i tuoi file modificati restino aperti con la stessa licenza, con attribuzione e un link alla tua sorgente. Leggi la licenza
E poi?
DIY / cablaggio a mano
Assembla i componenti su una breadboard con fili Dupont. Nessuna fabbricazione di scheda elettronica richiesta.
